Hur mäter man om en transistor är trasig eller hel?
Moderatorer: IZON, Site_Bot, Sirius, Xabet, daniel, zowix, Angie
Författare Post
IZON
lör jun 01 2013, 18:52
Högsta hönset

Registrerad medlem #1
Registrerad: lör jun 10 2006, 15:52
inlägg: 1662
Som rubriken lyder; Hur mäter man om en transistor är trasig eller hel?

Det jag fått fram är att om man vill göra detta när komponenterna fortfarande är anslutna till kretsen så skall man använda sig av DIODtest på sin multimeter.
Dock kan det bli missvisande i vissa fall ändå om jag fattat det rätt.

Jag blir helt snurrig av att kolla scheman och annat på nätet på respektive Transistor på hur emittrar, basar och fucking kollektorer är kopplade i dessa hittepåsaker som är så revolutionerande inom denna bransch

Så om någon är sugen på att förklara för mig hur respektive transistor jag listar nedan skall bete sig om den är hel så skulle det underlätta mitt liv

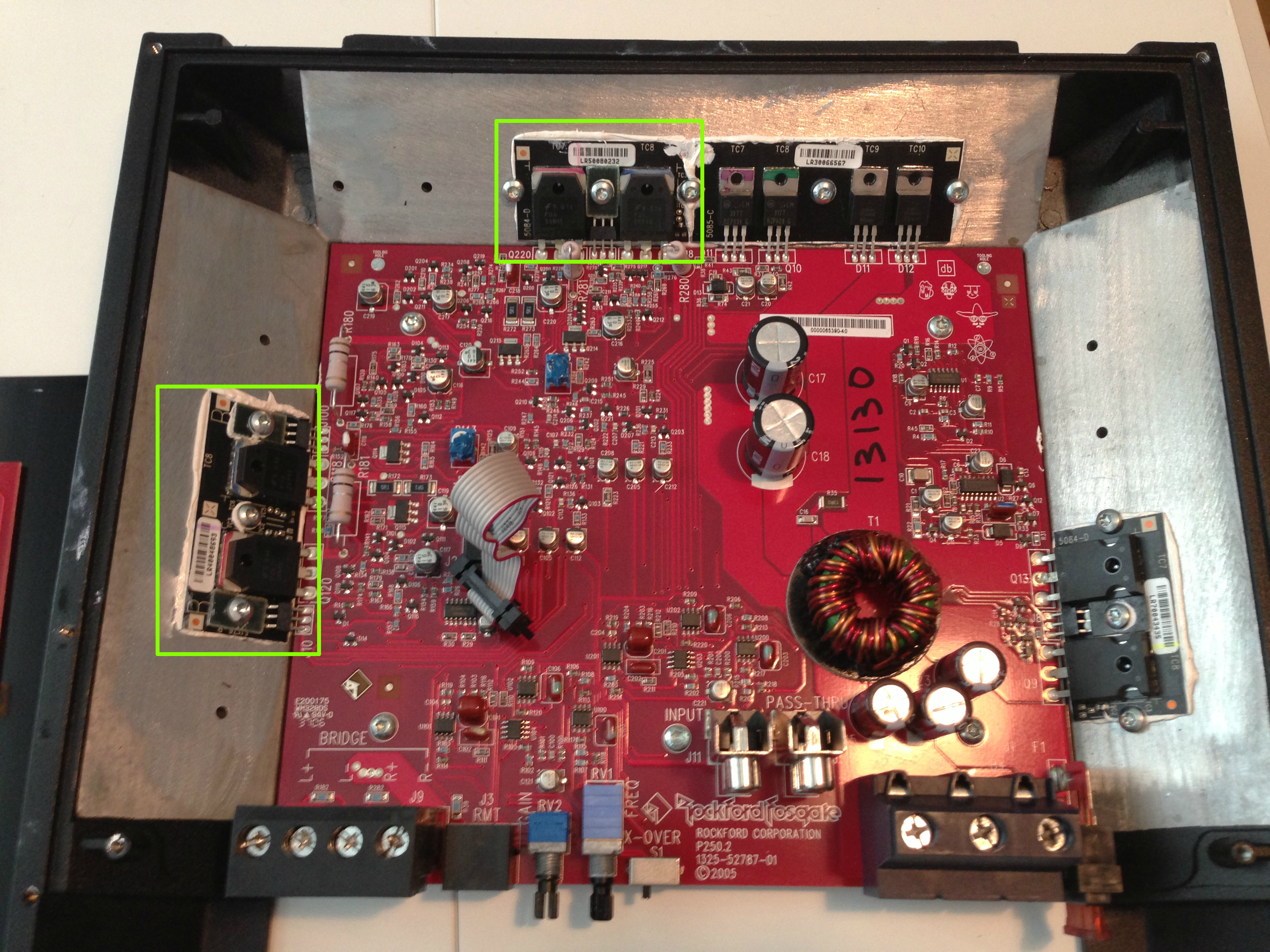

Det är de 4 större markerade transistorerna som bör vara de felande. förhoppningsvis inte alla.
Det är de 4 första i listan nedan.
Dock skulle det vara bra att veta hur man skall mäta på de andra också för att vara säker på att de är hela.

  • FQA28N15
    FQA36P15
    FQA28N15
    FQA36P15
    337TREP634 G
    317TRZP628 G
    CQ624U162QG
    CQ614U162QRG
    NG15AJ75344G
    NG15AJ75344G


Observera att ovanstående innehåller dubbletter.


[ Redigerat sön jun 02 2013, 18:11 ]
Tillbaka till toppen
Webbplats
Xabet
lör jun 01 2013, 19:27

Registrerad medlem #8
Registrerad: lör jul 22 2006, 10:00
inlägg: 808
De två (fyra) översta är fälteffektstransistorer så det är inte collector, emitter och base som gäller då, däremot drain, source och gate.

Här [LÄNK] finns beskrivet hur du mäter fälteffektstransistorer av N- och P-kanal.

FQA28N15 = N-kanal
FQA36P15 = P-kanal



Benen sitter likadant på båda.

Alla de övriga hittar jag inget datablad till
Säker på att du har skrivit rätt beteckning?
Tillbaka till toppen
Webbplats
Xabet
lör jun 01 2013, 19:30

Registrerad medlem #8
Registrerad: lör jul 22 2006, 10:00
inlägg: 808
Såg nu att de sitter kvar på kortet, vet inte hur är det att mäta då. Men det kanske du sa i telefonen
Tillbaka till toppen
Webbplats
IZON
sön jun 02 2013, 18:11
Högsta hönset

Registrerad medlem #1
Registrerad: lör jun 10 2006, 15:52
inlägg: 1662

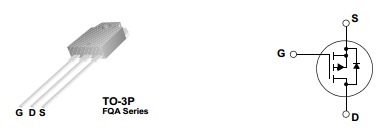

FQA36P15 ser ju ut som nedan men ändå ser mätningarna nästintill identiska ut även fast dioden är flippad åt andra hållet
